Visual Studio에서 클래스 다이어그램을 손쉽게 만들어보자.



오늘은 Visual Studio(이하 VS로 통일)에서

클래스 다이어그램을 그리는 방법에 대해 알아보겠습니다.



발표 준비를 위해 프로젝트 진행 내용을 다이어그램으로 작성하는 과정에서

VS에 자체적으로 이를 그려주는 기능이 있다는 걸 알게 되었습니다.

공유하면 좋을 것 같아서 글로 정리해 봤습니다.



다이어그램이란?

정보나 아이디어를 시각적으로 표현한 그림이나 도표를 말합니다.



그럼, 클래스 다이어그램은 무엇일까요?



클래스 다이어그램

클래스 다이어그램은 객체 지향 시스템의 정적 구조를 시각화하는
UML(Unified Modeling Language) 다이어그램의 한 종류로서,

시스템 내의 클래스들, 속성, 메서드, 그리고 클래스 간의 관계를 보여주는 표입니다.



UML(Unified Modeling Language) ?

시스템의 설계를 시각화하고 문서화하기 위한 표준화된 모델링 언어입니다.

크게 구조 다이어그램과 행동(동작) 다이어그램으로 나뉩니다.



구조 다이어그램 :

시스템의 정적 구조와 특성 및 구현 수준을 보여주는 다이어그램입니다.



클래스 다이어그램, 배포 다이어그램, 구성 요소 다이어그램

개체 다이어그램, 복합 구조 다이어그램, 패키지 다이어그램,

데이터베이스 표기 다이어그램, 프로필 다이어그램 등



이 구조 다이어그램에 속합니다.



행동(동작) 다이어그램:

시스템의 동적 동작(예: 시간의 흐름에 따른 변화)을 보여 주는 다이어그램입니다.



활동 다이어그램, 통신 다이어그램, 사용 사례 다이어그램,
상호 작용 개요 다이어그램, 시퀀스 다이어그램

타이밍 다이어그램, 상태 시스템 다이어그램 등



이 행동 다이어그램에 속합니다.



OMG(Object Management Group / 국제 컴퓨터 산업 표준화 기구)에서

UML을 관리하고 있어서 버전 및 작성 시점에 따라 약간의 차이는 있을 수 있습니다.



오늘은 VS를 통해 어떻게 다이어그램을 그릴 수 있는지

방법을 소개하는 시간이므로 UML 내 세부 다이어그램들의 내용은 다루지 않겠습니다.



(다음에 시간이 된다면 따로 정리해 보겠습니다.)



VS를 통해 클래스 다이어그램 그리기



먼저 VS에서 상단에 "도구" -> "도구 및 기능 가져기"를 눌러줍니다.

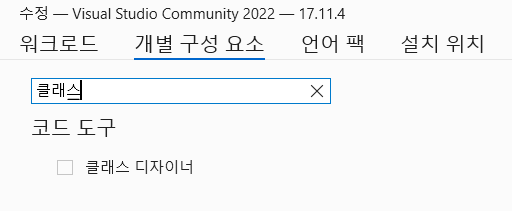

눌렀다면 VS인스톨러 창으로 연결되는데 이곳에서 "개별 구성 요소"를 눌러줍니다.







그다음 "클래스 디자이너"를 검색하여 체크한 후 설치해 주시면 됩니다.





설치를 마쳤다면 원하는 프로젝트에 들어가,

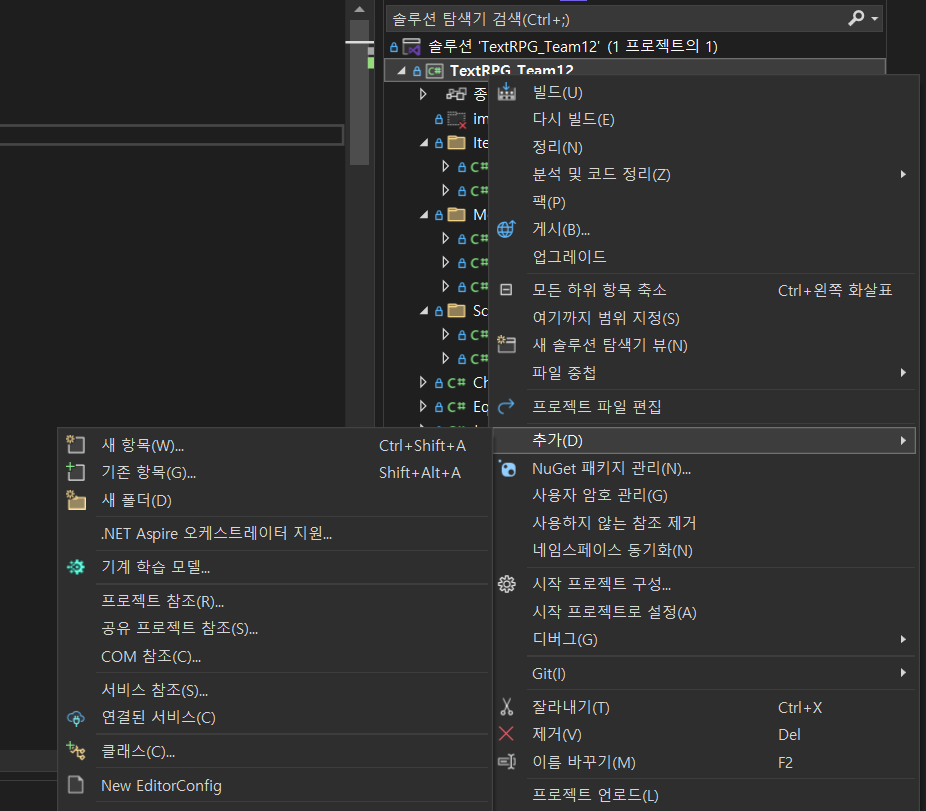

솔루션 탐색기의 프로젝트명 위에서 우클릭 -> 추가 -> 클래스 선택

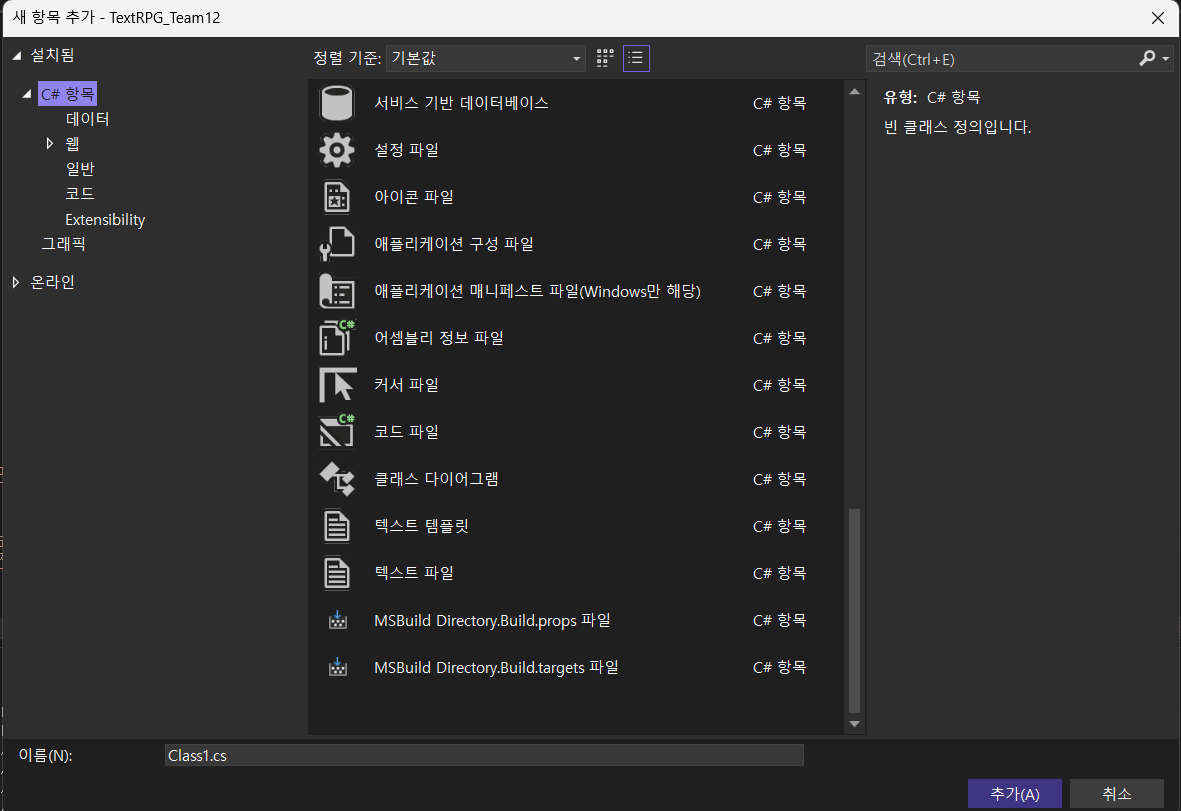

클래스 다이어그램을 선택해 주시면 됩니다.

저는 C#으로 프로젝트를 진행해서 아래와 같습니다.



개별 언어나 환경에 따라 약간의 차이가 있을 수 있습니다만

똑같이 클래스 다이어그램을 찾아서 선택해 주시면 될 겁니다.





생성하고 나면 다음과 같은 창이 뜹니다.





이 곳에 클래스 다이어그램을 그리고 싶은 내용(= 솔루션 탐색기에 있는 내용)을 드래그하면 VS에서 자동으로 그려줍니다.

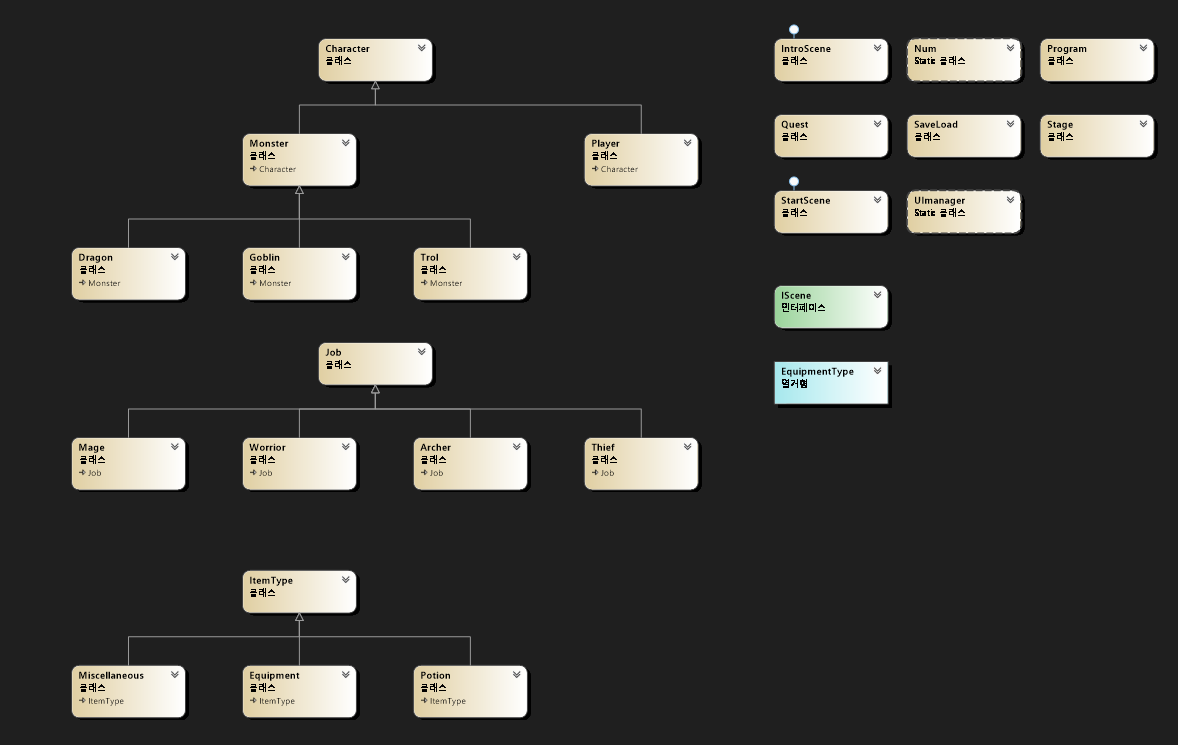

진행한 프로젝트를 다음과 같이 한눈에 확인 할 수 있었습니다.



생각보다 간단하면서도 유용한 기능인 것 같아 소개해 보았습니다.

나중에 꼭 한번 사용해 보시길 바랍니다.
