유니티 - 스프라이트 아틀라스(Sprite Atlas)에 대해 알아보자

오늘은 스프라이트 아틀라스(Sprite Atlas)에 대해 알아보고자 합니다.



프로젝트를 진행하면서 최적화를 위해

UI를 스프라이트 아틀라스로 만들어 보는 게 어떻겠냐는 의견을 듣고

스프라이트 아틀라스가 뭔지, 어떻게 사용하는 건지 한번 정리해 봤습니다.



그 전에 아래의 글을 읽고 오시면 이해하는 데 도움이 될 겁니다.



2024.10.25 - [유니티/공통] - 유니티 - Batching에 대해 알아보자.(feat. Draw call, Set Pass Call, 아틀라스)



스프라이트 아틀라스(Sprite Atlas)

여러 개의 텍스처를 단일 텍스처로 결합하는 에셋



왜 사용하나 ?

Unity는 씬의 각 텍스처에 대해 드로우 콜을 발행하기에,

단일 텍스처로 묶어 관리, 호출함으로써 하나의 드로우 콜을 발행시켜 최적화할 수 있다.



단점?

아틀라스로 묶은 이미지 중에서 하나만 사용하려고 할 때도

전체를 가지고 와야 하는 문제가 생길 수도 있다.



- 상황에 맞게 적절하게 쓰자.



실제 적용 과정

저는 구매한 에셋을 사용하여 설명(실습)하고 있습니다만

따라하실 분은 에셋스토어에 무료 UI를 활용해보시면 좋을 것 같습니다.



Unity 2022.2부터 에디터의 Sprite Atlas Mode는

기본적으로 Sprite Atlas V2 - Enabled로 설정되어 있어서

바로 진행해도 되지만 SpritePacker 설정을 간단하게 알아보고자 추가 해봤습니다.

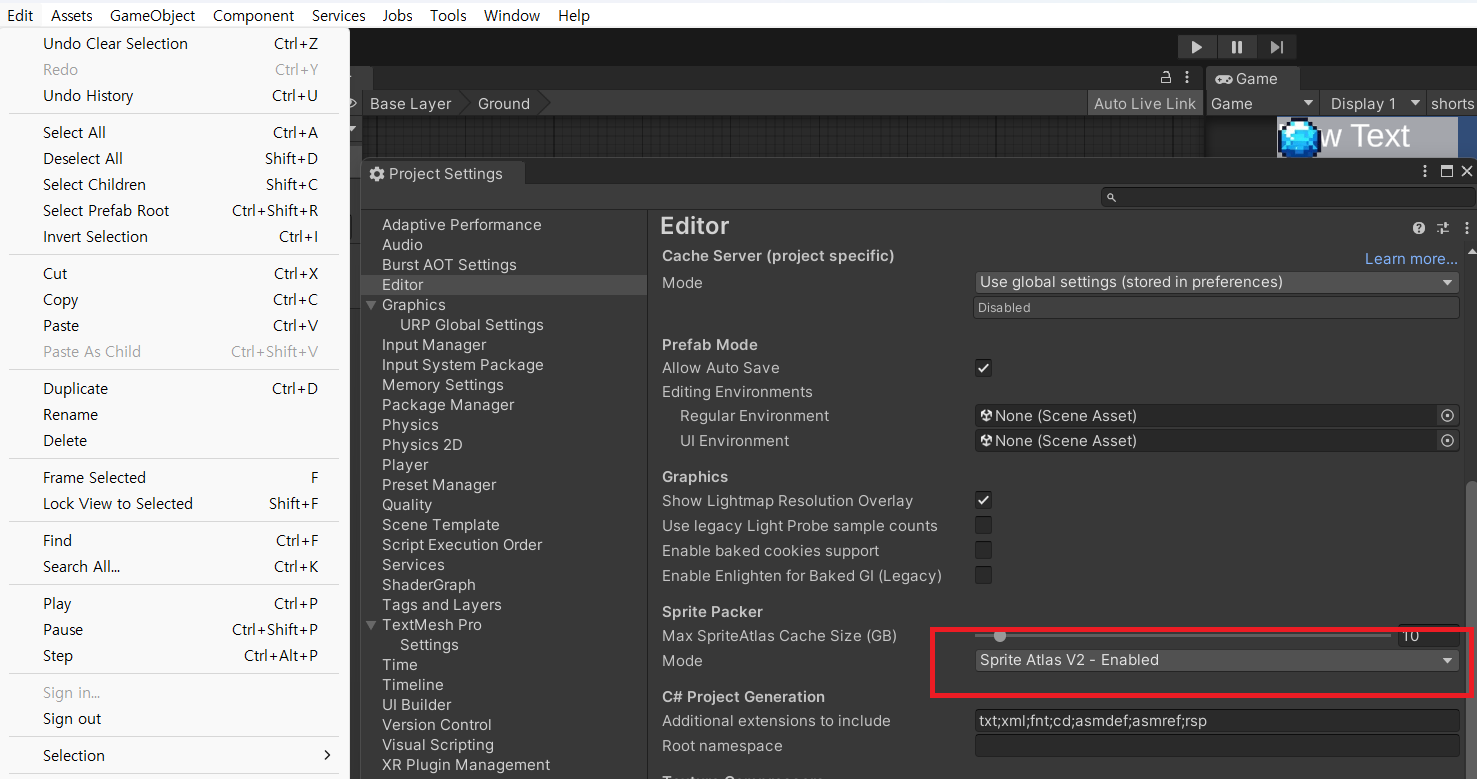

Edit - project Settings - Editor에 들어가면 Sprite Packer의 모드를 설정할 수 있습니다.

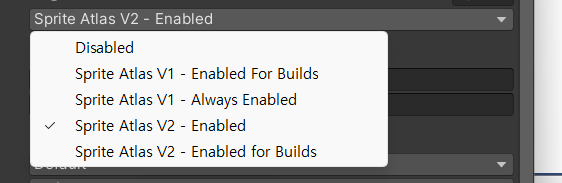

Disable :

현재 프로젝트에서 스프라이트 아틀라스 패킹을 비활성화하려는 경우 선택



V1 (Enable for build):

빌드를 퍼블리싱할 때만 Unity가 스프라이트를 스프라이트 아틀라스에 패킹하도록 설정



V1 (Always Enabled) :

Unity가 선택한 텍스처를 스프라이트 아틀라스에 패킹하고,

스프라이트는 런타임 중에 패킹된 텍스처를 참조.

편집 모드 중에 스프라이트는 원래의 패킹되지 않은 텍스처를 참조



V2 ( Enabled ) :

변경 사항이 있을 때 Unity가 스프라이트를 스프라이트 아틀라스에 즉시 패킹.

패킹된 스프라이트 아틀라스는 프로젝트가 플레이 모드로 전환되거나

빌드를 퍼블리싱할 때 사용.



V2 ( Enabled For Builds) :

빌드를 퍼블리싱할 때만 Unity가 스프라이트를 스프라이트 아틀라스에 패킹.

에디터와 플레이 모드는 원래의 패킹 되지 않은 텍스처를 참조.



설명만 보면 같은 거 아닌가 싶으실 텐데 레거시 차이인 거 같습니다.



더 자세한 사항이 궁금하시다면

아래 참고자료에서 링크를 통해 들어가 보시면 좋을 것 같습니다.



Sprite Atlas를 만드는 방법

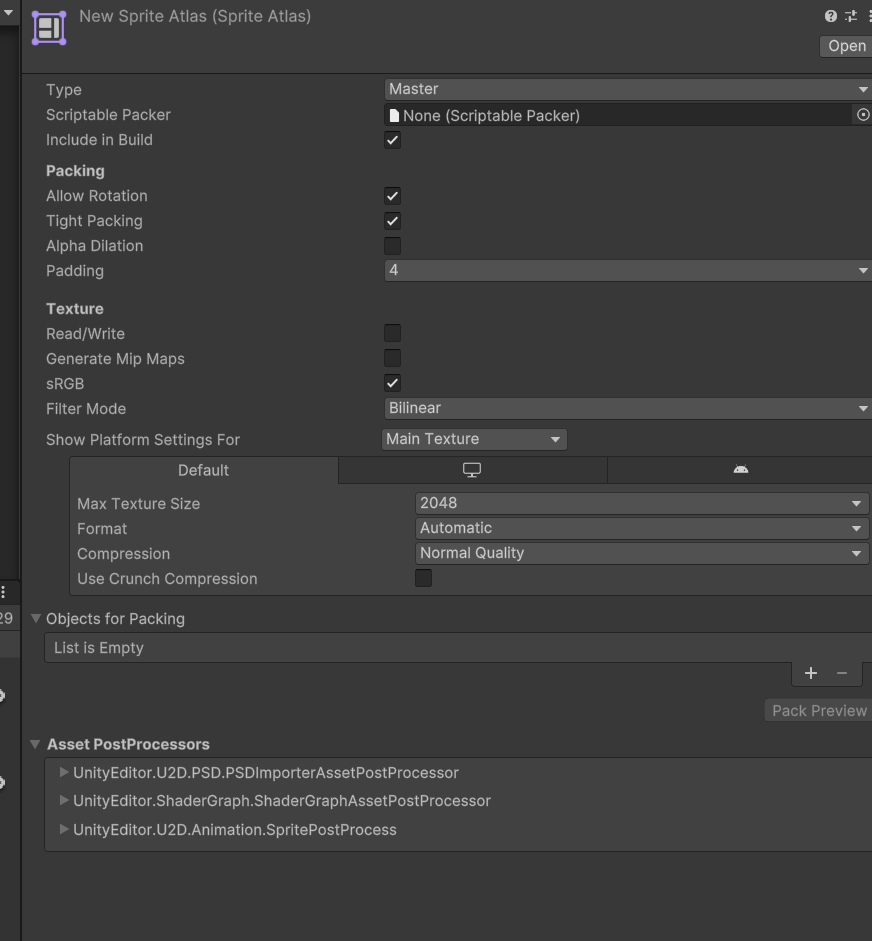

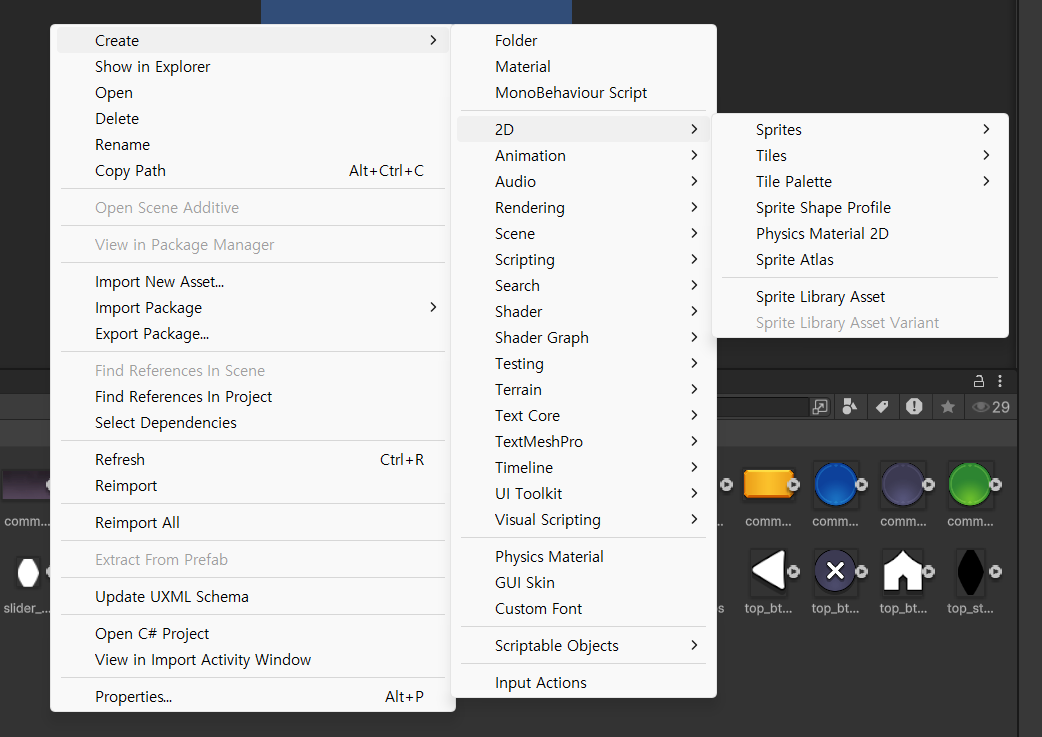

우클릭 - Create - 2D - Sprite Atals를 통해서 만들 수 있습니다.

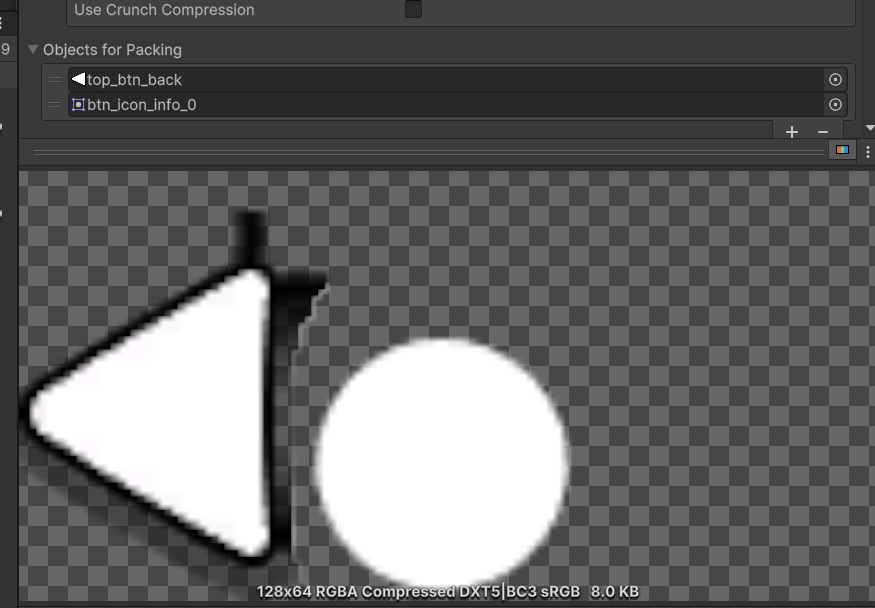

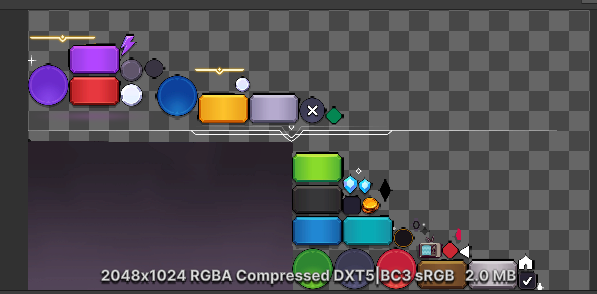

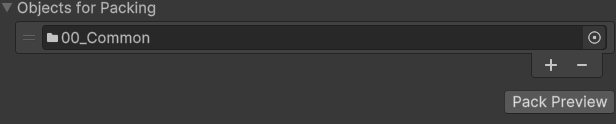

스프라이트 아틀라스 맨 아래에 Objects for Packing이라고

되어 있는 부분에서 이미지를 넣어주면 Packing이 됩니다. (우측 하단 그림)

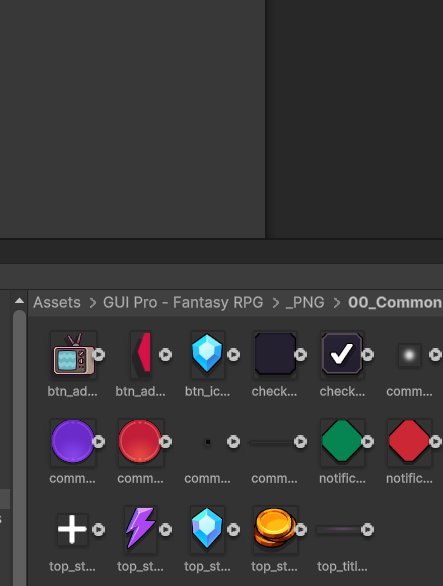

Sprite를 모아둔 폴더를 통째로 넣는 것도 가능합니다.

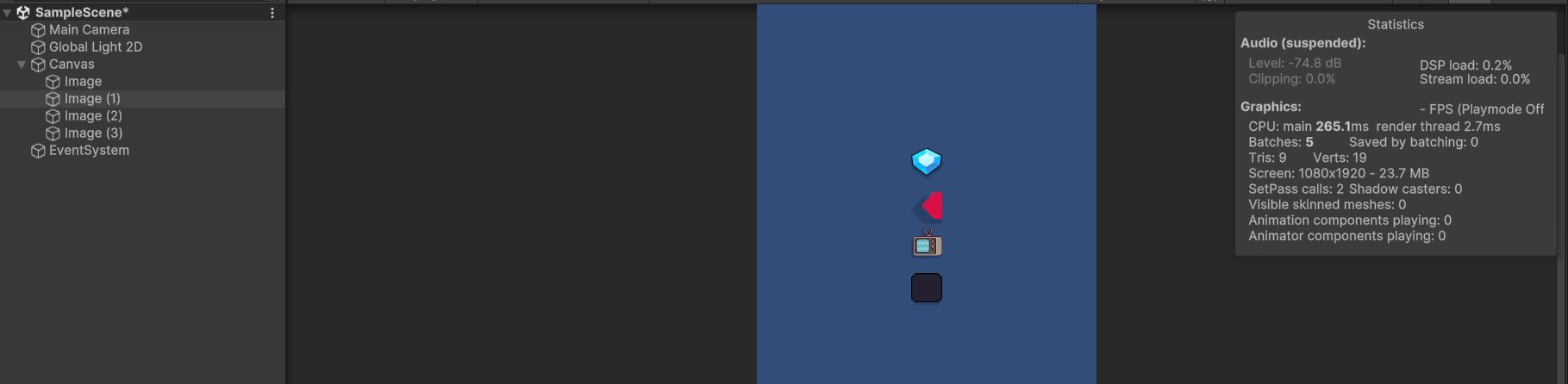

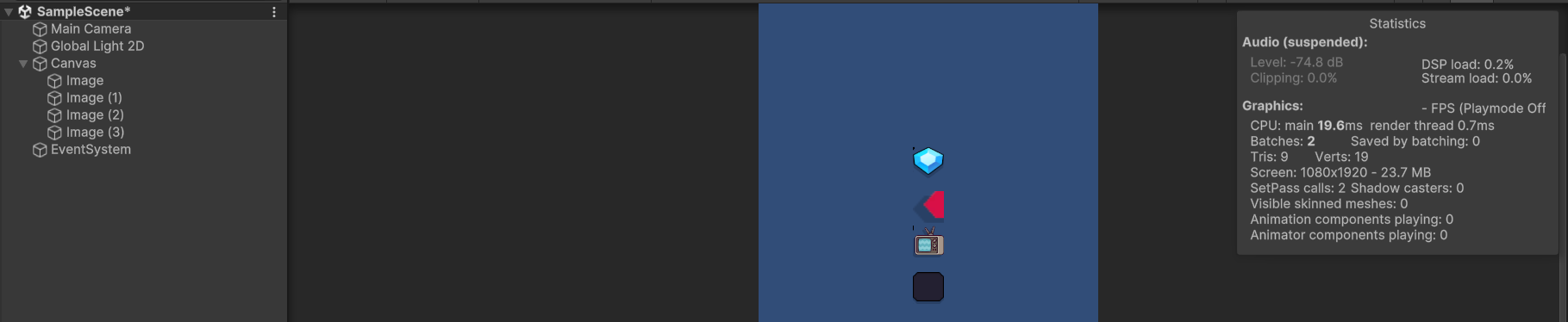

적용 안 했을 때 / 했을 때

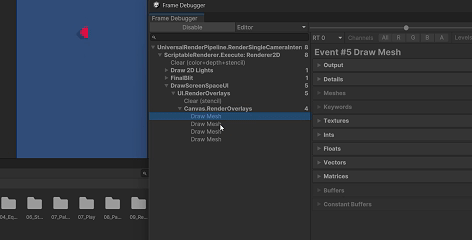

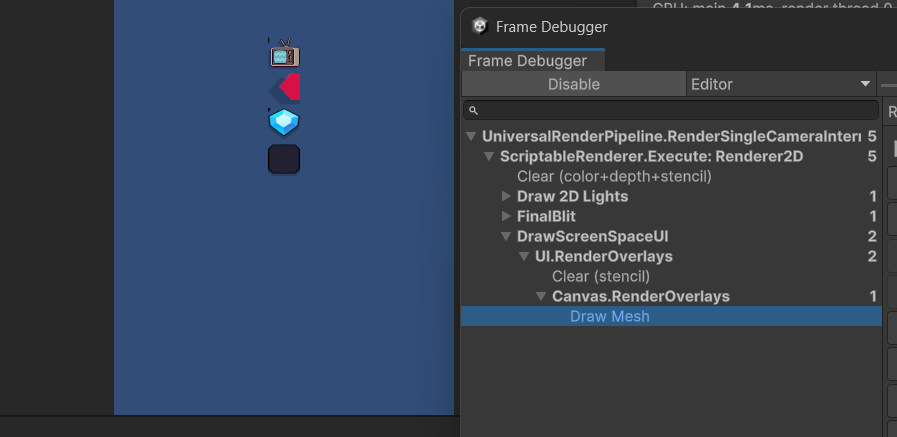

Frame Debugger로 비교



좌 : 미적용 / 우 : 적용

마무리

오늘은 간단하게 스프라이트 아틀라스(Sprite Atlas)에 대해 알아보았습니다.



여러 그림을 모아놓은 걸 아틀라스라고 하는 건 기존에 들어서 알고 있었습니다.

그래서 처음 들었을 땐 같은 용어인 줄 알았는데,

유니티에 기능으로서 존재하는 걸 말하는지는 처음 알았네요.



비교적 간단한 방법으로 최적화를 진행할 수 있었던 거 같아서

앞으로는 자주 사용할 것 같습니다.



스프라이트 아틀라스가 실제 화면에서 한 번에 그려지는 걸 보여주기 위해

강의에선 프로파일러를 사용하시더군요.



프로파일러 사용법에 대해서도 조만간 정리해 보도록 하겠습니다.
